集井下煤倉、溜煤眼、通風眼、延深井筒、立井、逃身孔、鐵礦鉆井等工程于一身的綜合性施工隊伍
反井鉆機施工程序
基礎澆筑(一期含循環水池)→反井鉆機進場安裝(包括高壓洗井泵)測量初定位φ244mm導孔施工→鉆頭在預定深度出露(若未出露擴挖找鉆頭)→擴孔鉆頭安裝平臺施工→擴孔鉆頭提升→擴孔鉆頭安裝→安裝平臺撤出→φ1 200mm擴孔施工→擴孔鉆頭拆卸→反井鉆機撤除。
鉆機型號/基本參數 | ZFY1.2/30/150 | ZFY1.4/40/200 | ZFY1.8/40/250 |
導孔直徑 | 244 | 246 | 250 |
擴孔直徑 | 1.2 | 1.4 | 1.4-1.8 |
鉆孔深度 | 150 | 200 | 300-250 |
出軸轉速 | 5-33 | 5-33 | 5-33 |
額定扭矩（KN·m） | 15 | 20 | 25 |
扭矩（KN·m） | 30 | 40 | 40 |
推力（kN） | 350 | 350 | 700 |
擴孔拉力（kN） | 850 | 850 | 1250 |
鉆孔傾角（°） | 60-90 | 60-90 | 60-90 |
主機重量 | 6 | 7.2 | 7.5 |
主機運搬尺寸(長寬高)（ mm） | 2290*1110*1430 | 2950*1370*1700 | 2670*1380*1560 |
主機工作尺寸(長寬高)（mm） | 2977*1422*3277 | 3230*1770*3448 | 3350*1650*3940 |
鉆桿直徑有效長度 | 1000 | 1000 | 1000 |
鉆孔偏斜率（%） | ≤1 | ≤1 | ≤1 |
電機功率（kW） | 66 | 86 | 86 |
驅動方式 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 |
適應巖性 | 巖石單向抗壓強度≤140、0MPa | ||
施工服
反井鉆機施工作業范圍
反井鉆機施工(也稱天井鉆機)施工主要用于地下井筒建設中。
反井鉆機應用范圍見下表：
應用領域 | 階段性臨時工程 | 臨時工程 | 工程 |
煤炭系統 | 各種溜矸孔（煤倉、暗井、主井、副井、風井） | 采區風眼、溜煤眼、溜矸眼、瓦斯抽放孔 、救護鉆孔 | 通風井、下料井 |
水電系統 | 各種導井（壓力管道、出線井、調壓井、電梯井） | 施工期間通風豎井（長大隧洞、地下調壓室）、加固鉆孔 | 地下建筑（廠房、變壓室等）通風豎井、觀測孔、 |
其它開采礦井 | 各種溜井（井筒、礦倉） | 采區風眼、溜礦眼、溜渣眼、材料人員井 | 通風孔等 |
地下建筑 | 各種導井 | 施工期間通風孔 | 通風井、進出口 |
應用領域 階段性臨時工程 臨時工程
煤炭系統 各種溜矸孔（煤倉、暗井、主井、副井、風井）
采區風眼、溜煤眼、溜矸眼、瓦斯抽放孔 、救護鉆孔 通風井、下料井
水電系統 各種導井（壓力管道、出線井、調壓井、電梯井）
施工期間通風豎井（長大隧洞、地下調壓室）、加固鉆孔 地下建筑（廠房、變壓室等）通風豎井、觀測孔、 其它開采礦井 各種溜井（井筒、礦倉） 采區風眼、溜礦眼、溜渣眼、材料人員井 通風孔等
地下建筑 各種導井 施工期間通風孔
通風井、進出口
5施工工藝LM - 120 反井鉆機施工工藝

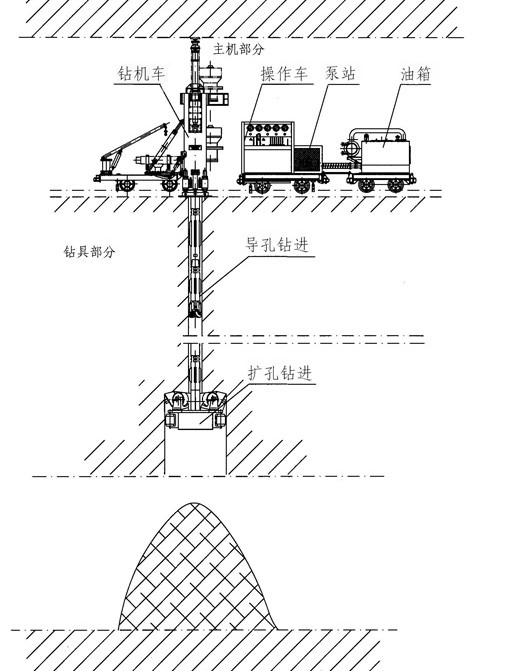

主要分為4 個階段:①準備階段。施工地點( 設計溜煤眼上口)具備相應水、電條件后,將反井鉆機安裝在預先澆注好的混凝土簡易基礎或堅硬平整的基巖上,按設備使用說明書連接好各個部分液壓系統管路和電氣線路,進行空載運轉調試。
②導孔階段。驅動鉆機, 自上而下鉆導向孔，鉆導孔時,不斷破碎的巖渣被正循環的洗井液陸續排出鉆孔孔口。導向孔和下部巷道鉆透后,本階段結束。
③擴孔階段。在下部巷道( 導向孔透點) 拆掉導向孔鉆頭,連接好擴孔鉆頭,開始自下而上擴孔。擴孔破巖石時,產生的巖渣在重力作用下落入下水平巷道,被及時清理裝礦車運出。導孔全部擴透后,本階段結束。
④收尾階段。經過鉆機拆撤、工作面清理
